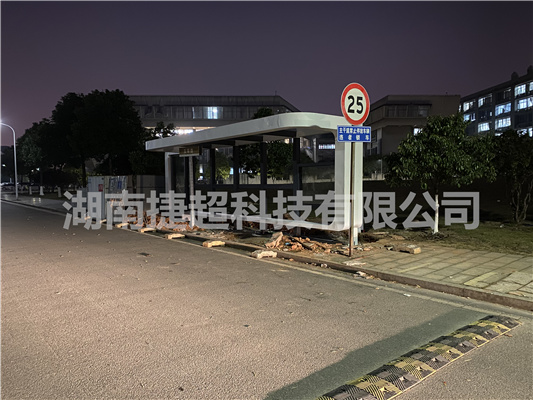

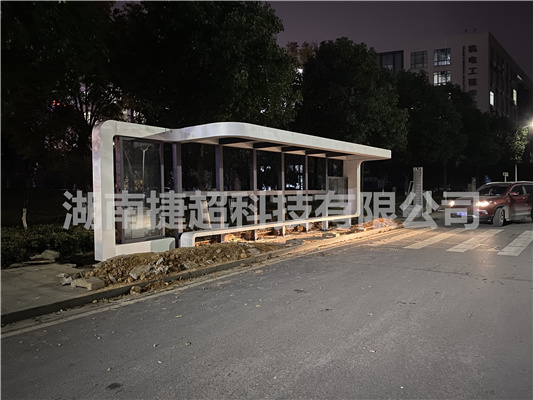

防城港公交候车亭安装完毕了!

时间:2021-03-24来源:浏览次数:410

贵港公交站台设计图|长沙岳麓区候车亭制造厂家|梅州碳钢候车亭批发商|广东公交站台制作工艺最精致的厂家!

公交候车亭滚动灯箱通用材料介绍:

1.
灯箱材料:不锈钢、铝合金、冷轧板、塑钢等

2.
面板材料:钢化玻璃、有机玻璃、耐力板等

3.
备选功能:滚动系统、LED、同步滚动、语音播报等

4.
型号外观:结构合理、美观大方、经久耐用

5.
规格大小:自由选择、定制

6.
滚动功能:可换画210幅,画面停留时间可任意设定,自动开关机,自动循环运转。

7.
箱体控设备生产,机械精度高,工艺有保证。

8.
防水防尘,抗静电设计。

1、候车亭灯箱立柱:立柱主力不锈钢方管规格为150mm×150mm×3mm,不锈钢磨砂方管,钢通外套165mm×165mm×3mm厚铝合金铝管型材,铝合金铝管型材边角为纯直角,表面氟炭喷涂。

2、候车亭灯箱:

1)灯箱外形尺寸:

大灯箱3650mm×1820mm,小灯箱:1100mm×1820mm

灯箱见光面尺寸:

大灯箱3500mm×1500mm,小灯箱1000mm×1500mm

2)灯箱使用要求灯箱箱体采用液压撑杆开启方式;

3)灯箱箱体锁闭采用专业候车亭灯箱互扣防盗锁;

4)候车亭灯箱必须设计预留安装滚动装置空间机构;

5)灯箱外框透光面板使用8mm钢化玻璃;

6)灯箱外框匀光面板使用尺寸为1550mm×3550mm  3mm的乳白PC 片(原材料为拜尔品牌);

7)灯箱外框匀光面板画框使用1.5mm 镀锌型材结构,画框结构配置画面固定夹,每单面不少于14个;

8)候车亭灯箱外框使用双层加固钢结构:

①灯箱外框内层结构:1.5mm 镀钢板加固型材;

②灯箱框外层结构:1.5mm 不锈钢拉丝板;

9)灯箱内胆使用1.5mm 镀钢板加固型材结构;

10)灯箱照明光源采用 LED灯条外套玻璃防护层的户外专用LED灯管;

11)灯箱电路用绝缘线槽排列整齐,每个接点出线用接线头连接与箱体绝缘,距离箱体在200mm以上,箱体出线口用绝缘套管,外加PVC 管,漏电保护器及电脑时控器均为德力西产品,型号20A

12)灯箱使用1.5mm国标单芯铜线,外接电源线6m㎡单股三芯铜线(含一接地线2.5 ㎡)线管用镀锌钢管敷设;

13)灯箱金属型材焊接成型后,灯箱必须整体统一采用热镀锌处理,然后再进行灯箱整体表面氟炭喷涂处理。

3、候车亭顶棚:

1)顶棚使用深茶色6mmPC 板(原材料为拜尔品牌);

2)顶棚结构件使用1.2mm304不锈钢型材;

4、基础:

1)基础尺寸500mm×500mm×600mm

2)活动连接镀锌钢板,尺寸320mm×320mm

3)预埋基础钢件钢板厚度均为14mm,地角螺丝均为16mm 螺纹钢;

4)箱体安全接地,地线深度不低于1500
mm
,并用镀锌钢件,并做接地试验,阻值须合格,不大于5 欧;

5、公交候车亭所有不锈钢用料均为304 不锈钢;所有活动连接均为不锈钢螺丝连接,候车棚底座连接除外;公交候车亭所有金属结构整个结构体(焊接成型后)统一采用热镀锌处理,然后再进行整个结构体表面氟炭喷涂处理(不锈钢除外),
